B65541D0100A033

Produktstatus	Production
Kernform	PM(P)
Merkmale	ResonanceResonance circuit
Materialname	Mn-Zn
Ferritmaterial	M33
Produktmarke	EPCOS
Umweltverträglichkeit Klicken Sie hier, um mehr über diese Symbole zu erfahren

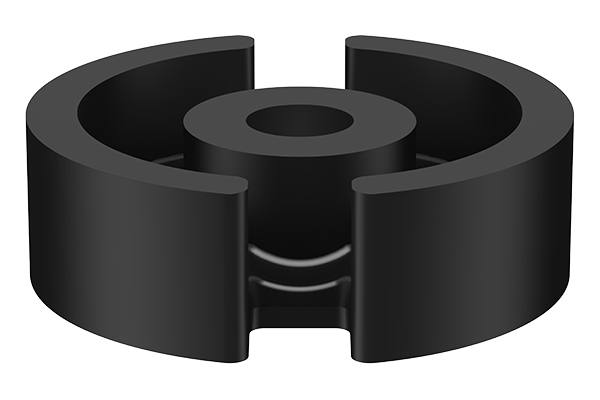

Ferrite-Kerne B65541D

Bilder dienen lediglich als Referenz und zeigen Beispielprodukte.

Grösse

Grösse (IEC 62317) AxBxC	P 14/8
Detaillierte Grösseninformationen	Please refer to the data sheet

Elektrische Kennwerte

Kern-Induktivitätsparameter	0.8mm⁻¹
Effektive Querschnittsfläche	25mm²
Effektive magnetische Weglänge	20mm
Effektiver Kern-Umfang	500mm³
AL Wert / (nH / N²)	100 ±3%
Kernverlust / (W / Satz) [Max.]
Luftspalt	0.30mm Nom.
Gewicht	3.2g

Elektrische Merkmale (Material)

Anfangspermeabilität μi	750 Nom.
Sättigung der magnetischen Flussdichte Bs / mT	310 (100°C)
Curie Temperatur Tc [Min.]	200°C
Kernverlust / (kW / m³) [Max.]
