BCL3520FT-R47M-D

New Product

Produktstatus	Production
Anwendungen	Automotive Grade
Merkmale	AEC-Q200AEC-Q200 Wire WoundWire Wound ShieldMagnetic Shield Metal CoreMetal Core
Serie / Typ	BCL
Produktmarke	TDK
Umweltverträglichkeit Klicken Sie hier, um mehr über diese Symbole zu erfahren

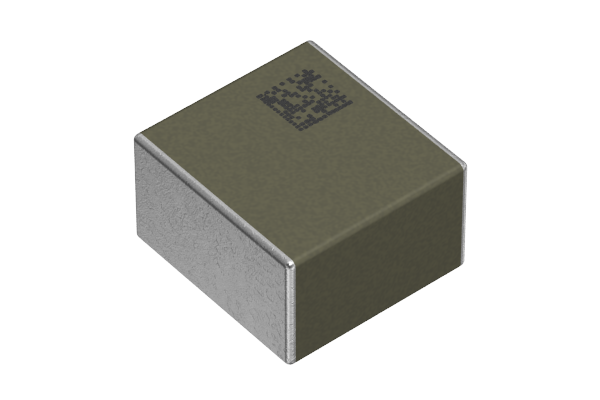

Induktivitäten,Spulen:BCL3520FT-D

Bilder dienen lediglich als Referenz und zeigen Beispielprodukte.

Grösse

Länge (L)	3.30mm ±0.20mm
Breite (W)	3.50mm ±0.20mm
Dicke / Höhe	2.00mm Max.
Empfohlene Anschlussflächen (A)	1.10mm Nom.
Empfohlene Anschlussflächen (B)	1.50mm Nom.
Empfohlene Anschlussflächen (C)	3.50mm Nom.

Elektrische Kennwerte

Induktivität	470nH ±20% at 1MHz
Nennstrom (L veränderung) [Typ.]	10A (30% Down)
Nennstrom (L Veränderung) [Max.]	8A (30% Down)
Nennstrom (Temperaturanstieg) [Typ.]	11.6A (40°C Rise)
Nennstrom (Temperaturanstieg) [Max.]
Gleichstromwiderstand [Typ.]	5mΩ
Gleichstromwiderstand [Max.]	6mΩ
Nennspannung [Max.]	40V
Eigenresonanzfrequenz [Min.]
Eigenresonanzfrequenz [Max.]
Q [Min.]
Q [Typ.]

Weiteres

Betriebstemperaturbereich	-55 to 155°C (Including Self-Temp. Rise)
Lötverfahren	Reflow Iron Soldering
AEC-Q200	YES
Verpackung	Embossed (Plastic)Taping [180mm Reel, Tape width 8mm]
Stückzahl	750pcs
Gewicht	0.135g
FIT (Failure In Time)	Please contact us
