Q.アイソレータ/サーキュレータの特性を表す項目は何ですか。

高周波製品およびモジュール >  高周波製品およびモジュール >  アイソレータ/サーキュレータ

A. アイソレータ/サーキュレータは図に示すように「挿入損失（順方向損失）」・「アイソレーション（逆方向損失）」・「V.S.W.R.」の３つが主要な項目です。
実際に使用する場合はアイソレータ/サーキュレータは周波数特性を持っているので特定の周波数範囲の指定が必要となります。
サーキュレータは1ポートを終端抵抗を接続してアイソレータの動作をさせ評価します。サーキュレータは三回対称回路になっていますから、基本的にはどのポートから見ても特性は同じになります。但し、厳密には微妙に異なりますので、必要に応じて３ポートとも特性を確認する必要がある場合もあります。

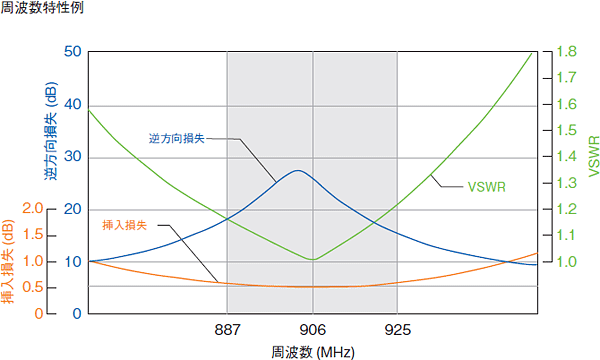

図　アイソレータの特性例
