VLS252012CX-1R0M

製品ステータス
生産中止
推奨代替品番 : VLS252012CX-1R0M-1 (互換性を保証するものではありません。)
生産中止案内日 : 2019年12月3日
最終受注日 : 2021年9月30日
最終出荷日 : 2022年3月31日
用途
一般グレード
特徴
Wire Wound巻線
Shield磁気シールド
Ferrite Coreフェライトコア
シリーズ | タイプ
VLS-CX
ブランド
TDK
環境対応 このアイコンについて詳しく知る
RoHSReachHalogen FreePb Free

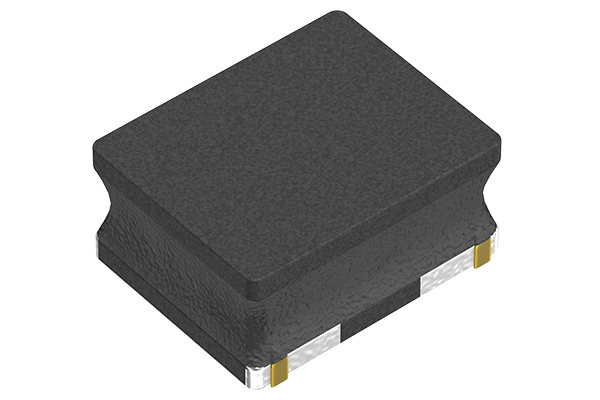

製品画像は代表的な製品を表示しています。

寸法

長さ(L)
2.50mm ±0.20mm
幅(W)
2.00mm ±0.20mm
厚み | 高さ
1.20mm Max.
推奨ランドパターン(A)
0.85mm Nom.
推奨ランドパターン(B)
0.80mm Nom.
推奨ランドパターン(C)
2.00mm Nom.

電気的特性

インダクタンス
1μH ±20% at 1MHz
定格電流(L変化による) [Typ.]
2.65A (30% Down)
定格電流(L変化による) [Max.]
2.38A (30% Down)
定格電流(温度上昇による) [Typ.]
3A (40°C Rise)
定格電流(温度上昇による) [Max.]
2.55A (40°C Rise)
直流抵抗 [Typ.]
52mΩ
直流抵抗 [Max.]
62mΩ
定格電圧 [Max.]
自己共振周波数 [Min.]
自己共振周波数 [Typ.]
Q [Min.]
Q [Typ.]

その他

使用温度範囲
-40～105°C (自己温度上昇含む)
はんだ付け方法
リフロー
AEC-Q200
NO
包装形態
エンボステーピング(180mm リール、テープ幅8mm)
梱包数
2000pcs
重量
0.027g
カタログ

このページをPDF保存

代理店リスト

お問い合わせ

製品情報

すべて閉じる すべて開く

ドキュメント

技術支援ツール

おすすめコンテンツ

パワーインダクタ　VLSシリーズ

パワーインダクタVLSシリーズは、TDKがこれまで蓄積してきた材料技術や製造工法などを駆使して開発した巻線・磁気シールド(樹脂)タイプのインダクタです。大きく分けるとVLS-...

特性グラフ

参考データであり、製品の特性を保証するものではありません。
