DIN Rail
Mount Products
プログラマブルロジックコントローラ（PLC）・スイッチ・リレー・温調器・表示器などの制御機器を駆動させるパワーサプライと、制御盤ノイズ対策のノイズフィルタは、TDKラムダにお任せください！スイッチング電源専業メーカーならではの安心・信頼の製品品質でご提供します。DINレール取付専用のAC-DCパワーサプライに加え、弊社のフラッグシップモデル・信頼と実績のシャーシ付き（ユニット型）電源のDIN取付金具付きオプションモデルなどをご用意しています。併せて、電源の出力側に接続いただくことで最大250msの出力保持時間を延長できるモジュールもご用意しております。ノイズ対策のノイズフィルタは、コイル一段タイプで、ネジをセルフアップ構造とし、作業性向上を追求した製品となっております。
Recommended Models
-
AC-DCパワーサプライ
-
ノイズフィルタ
-
アクセサリ
-
AC-DCパワーサプライ
-
ノイズフィルタ
製品紹介動画
AC-DCパワーサプライ
DRJシリーズ
単相ノイズフィルタ
RSEVシリーズ
製品取り扱い動画
配線工程を実演でご紹介
～パワーサプライ DRJシリーズ～
近年、ご採用いただくことが増えているプッシュインタイプの端子（ヨーロッパ端子 ※スプリングクランプ方式）の配線工程を実演でご紹介します。また配線時に端子カバーの取り外しが不要・ネジ紛失の恐れが無い”安全端子”を採用している、端子台タイプもご紹介します。
配線工程を実演でご紹介
～ノイズフィルタ RSxNシリーズ～
TDK-Lambdaのノイズフィルタの特長でもある、”セルフアップねじ”。製品バリエーションや特長をご紹介しながら、実際の製品を用いて配線工程を実演でご紹介します。
※シリーズ名の"x"には、A, E, H, Mが入ります。
配線工程を実演でご紹介
～ノイズフィルタ RSEVシリーズ～
TDK-Lambdaのノイズフィルタの特長でもある、”セルフアップねじ”。RSEVシリーズでは、さらに使いやすさを向上させるため、①入出力端子4本のネジをセルフアップ状態で納品、②端子カバーと本体を一体化しました。本製品の配線工程を実演でご紹介します。
製品ラインアップ（製品検索）
製品/端子形状、定格電圧/電流/電力を軸に、表形式で製品ラインアップをご紹介しています。
それぞれ表中の品番（青文字）をクリックすると、詳細な製品情報（電気特性・形状・テクニカルデータ）をご覧いただけます。
また、リンク先のページの右上に、青色の”Buy Now”ボタンが表示されている製品については、ウェブ販売代理店の在庫状況を確認し、購入いただくことができます。
AC-DCパワーサプライ
DRB-3シリーズ （マウスオンしていただくと、シリーズの概要説明が開きます）

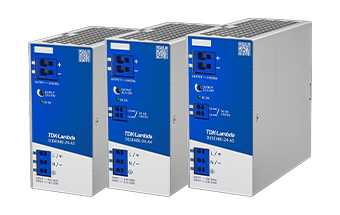

DRB-3シリーズ
三相400V系入力対応、DINレール取付専用電源。ヨーロッパ端子（ネジ式・プッシュイン）を採用。ピーク負荷にも対応。
| 定格出力電圧 | 端子形状 | 120W | 240W | 480W | 960W |
|---|---|---|---|---|---|
| 12VDC | ヨーロッパ端子（ネジ式） | DRB120-12-3-A0 | - | - | - |
| ヨーロッパ端子（プッシュイン） | DRB120-12-3-A1 | - | - | - | |
| 24VDC | ヨーロッパ端子（ネジ式） | DRB120-24-3-A0 | DRB240-24-3-A0 | DRB480-24-3-A0 | DRB960-24-3-A0 |
| ヨーロッパ端子（プッシュイン） | DRB120-24-3-A1 | DRB240-24-3-A1 | DRB480-24-3-A1 | DRB960-24-3-A1 | |
| 48VDC | ヨーロッパ端子（ネジ式） | - | DRB240-48-3-A0 | DRB480-48-3-A0 | DRB960-48-3-A0 |
| ヨーロッパ端子（プッシュイン） | - | DRB240-48-3-A1 | DRB480-48-3-A1 | DRB960-48-3-A1 | |
| 72VDC | ヨーロッパ端子（ネジ式） | - | - | DRB480-72-3-A0 | DRB960-72-3-A0 |
| ヨーロッパ端子（プッシュイン） | - | - | DRB480-72-3-A1 | DRB960-72-3-A1 |
DRJシリーズ （マウスオンしていただくと、シリーズの概要説明が開きます）

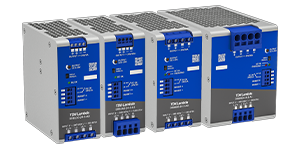

DRJシリーズ
超小型・高効率のDINレール取付”専用”電源。
制御機器の高さ、幅を意識したコンパクト設計
| 定格出力 電圧 |
端子形状 | 15W | 30W | 50W | 90W （UL1310 Class2出力） |
100W | 120W | 240W |
|---|---|---|---|---|---|---|---|---|
| 5VDC | ブロック端子 （ネジ式） |
- | DRJ30-5-1 | - | - | - | - | - |
| ヨーロッパ端子 （プッシュイン） |
- | DRJ30-5-1/E | - | - | - | - | - | |
| 12VDC | ブロック端子 （ネジ式） |
- | DRJ30-12-1 | DRJ50-12-1 | - | - | - | - |
| ヨーロッパ端子 （プッシュイン） |
- | DRJ30-12-1/E | DRJ50-12-1/E | - | - | - | - | |
| 24VDC | ブロック端子 （ネジ式） |
DRJ15-24-1 | DRJ30-24-1 | DRJ50-24-1 | DRJ100-24-1/C2 | DRJ100-24-1 | DRJ120-24-1 | DRJ240-24-1 |
| ヨーロッパ端子 （プッシュイン） |
DRJ15-24-1/E | DRJ30-24-1/E | DRJ50-24-1/E | DRJ100-24-1/C2E | DRJ100-24-1/E | DRJ120-24-1/E | DRJ240-24-1/E |
HWS-A/ADINシリーズ （マウスオンしていただくと、シリーズの概要説明が開きます）
HWS-A/ADINシリーズ
TDKラムダのフラッグシップモデル、
信頼と実績のシャーシ付き（ユニット型）
電源HWS-Aシリーズの
DIN取付金具付きオプションモデル。
高効率・長寿命を実現。
単相用ノイズフィルタ
RSEVシリーズ （マウスオンしていただくと、シリーズの概要説明が開きます）
RSEVシリーズ
コイル一段のスタンダードモデル。
全てのねじがセルフアップ構造
端子台カバーと本体を一体化
※DINレール取付用アタッチメント（型名：DIN-RSEV）は別売りとなります。
RSENシリーズ （マウスオンしていただくと、シリーズの概要説明が開きます）
RSENシリーズ
コイル一段のエントリーモデル。
セルフアップねじ、開閉式カバーにより配線作業性が向上
| 定格電流 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 入力電源 | 性能 | DINレール取付用 アタッチメント |
3A | 6A | 10A | 16A | 20A | 30A | |
| AC/DC 250V | 汎用タイプ | DIN-RSEV | - | RSEV-2006 | RSEV-2010 | RSEV-2016 | RSEV-2020 | RSEV-2030 | |
| （製品に取付済） | RSEN-2003D | RSEN-2006D | RSEN-2010D | RSEN-2016D | RSEN-2020D | RSEN-2030D | |||
アクセサリ
DBMシリーズ （マウスオンしていただくと、シリーズの概要説明が開きます）

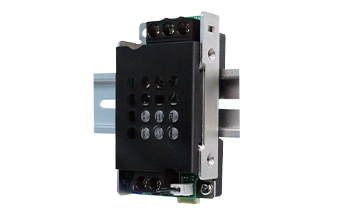

DBMシリーズ
DINレール電源の出力側に接続して出力保持時間を延長する
モジュール
20A出力時に250ms保持時間を延長
※並列運転によりさらなる出力保持時間延長可
UL/cUL508取得
スプリングクランプ端子（/Eオプション）用意
| 品番 | 端子 | 定格入力電圧 | 保持時間 |
|---|---|---|---|
| DBM20 | ネジ式 | 24VDC | 250ms |
| DBM20/E | プッシュイン |
テクニカルデータ ※仕様規格書、外観図（2D/3D）、取扱説明書など
| 製品カテゴリ | シリーズ | 概要 | カタログ | ページURL | 図研 E3.plus |
|---|---|---|---|---|---|
| AC-DC パワーサプライ |
DRB-3 | 三相400V系入力対応（350～575VAC）、様々な接続ニーズに対応可能な端子形状（ネジ式・プッシュイン） | クリック | データ提供中 | |
| DRJ | ブロック端子（ネジ式）とヨーロッパ端子（プッシュイン）をラインアップ | クリック | |||
| HWS-A/ADIN | シャーシ付き（ユニット型）電源、 フラグシップモデルのDINレールオプション |
クリック | |||
| ノイズフィルタ | RSEV | 単相用、汎用タイプ（DINレール取付用アタッチメント別売） | クリック | ||
| RSEN | 単相用、汎用タイプ | クリック | |||
| アクセサリ | DBM | DIN電源の出力側に接続して出力保持時間を延長するモジュール | クリック | - |
