Ferrite-Kerne

FAQ

B64290P0745X065

Produktstatus
Production
Kernform
Toroid(Toroid)
Merkmale
EMIEMI
Materialname
Mn-Zn
Ferritmaterial
T65
Produktmarke
EPCOS
Umweltverträglichkeit Klicken Sie hier, um mehr über diese Symbole zu erfahren
RoHSPb Free

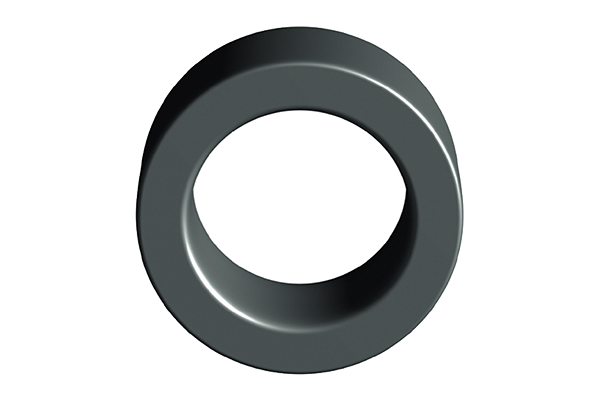

Bilder dienen lediglich als Referenz und zeigen Beispielprodukte.

Grösse

Grösse (IEC 62317) AxBxC
R 3.43/1.78/2.03
Detaillierte Grösseninformationen
Please refer to the data sheet

Elektrische Kennwerte

Kern-Induktivitätsparameter
4.72mm⁻¹
Effektive Querschnittsfläche
1.62mm²
Effektive magnetische Weglänge
7.63mm
Effektiver Kern-Umfang
12.2mm³
AL Wert / (nH / N²)
1200 ±30%
Kernverlust / (W / Satz) [Max.]
Luftspalt
0 mm
Gewicht
70mg

Elektrische Merkmale (Material)

Anfangspermeabilität μi
5200 Nom.
Sättigung der magnetischen Flussdichte Bs / mT
320 (100°C)
Curie Temperatur Tc [Min.]
160°C
Kernverlust / (kW / m³) [Max.]
