INMP405

Produktstatus	Production (NRND)
Applikationen	Commercial Grade
Anwendungsdetails	Mobile Wearable Internet of Things Drone
Produkttyp	Analog Output
Lokation des Anschlusses	Bottom
Serie	INMP
Produktmarke	InvenSense
Umweltverträglichkeit Klicken Sie hier, um mehr über diese Symbole zu erfahren

MEMS-Mikrofone:INMP405

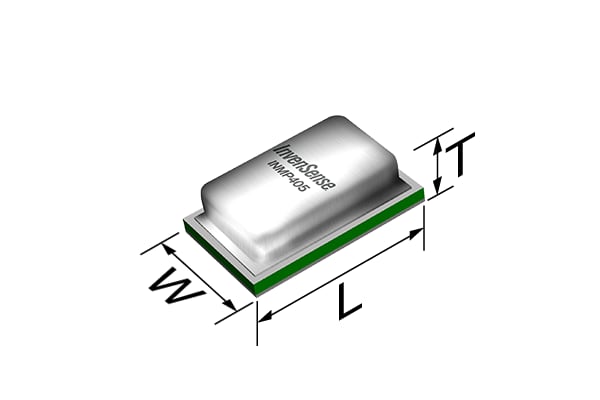

Bilder dienen lediglich als Referenz und zeigen Beispielprodukte.

Grösse

Länge (L)	3.35mm ±0.10mm
Breite (B)	2.50mm ±0.10mm
Bauhöhe (T)	0.88mm ±0.10mm

Elektrische Kennwerte

Sensitivität	-38dBV ±3dBV at 1kHz, 94dB SPL
S/N Ratio [SNR] (Typ.)	62dBA
Schalldruckpegel	105dB at THD 3% Max., 1kHz
Punkt der akustischen Überladung	120dB SPL at 10% THD
Klirrfaktor (THD)	3% Max. at 105dB SPL, 1kHz
Untere Grenzfrequenz (Min.)	200Hz
Versorgungsspannungsdurchgriff [PSPR] (Typ.)
Stromverbrauch [Icc] (Typ.)	250μA
Ausgangsimpedanz (Max.)
Ausgangsimpedanz (Typ.)	200Ω

Weiteres

Betriebstemperaturbereich	-40 to 85°C
Verpackung	Embossed (Plastic)Taping [330mm Reel, Tape width 12mm]
Stückzahl	10000pcs
Gewicht

Catalog / Data Sheet

Seite als PDF speichern

Kontaktieren Sie uns

Technische Information

Ausblenden Einblenden

Documents

[Application Note] AN-000013 – Analog Output MEMS Microphone Flex Evaluation Board User Guide
[Application Note] AN-0207 – High-Performance Analog MEMS Microphone Simple Interface to SigmaDSP Audio Codec
[Application Note] AN-0262 – Low-Noise Analog MEMS Microphone and Preamp with Compression and Noise Gating
[Application Note] AN-100 – MEMS Microphone Handling and Assembly Guide
[Application Note] AN-1003 - Recommendations for Mounting and Connecting InvenSense MEMS Microphones
[Application Note] AN-1112 - Microphone Specifications Explained
[Application Note] AN-1124 – Recommendations for Sealing InvenSense Bottom-Port MEMS Microphones from Dust and Liquid Ingress
[Application Note] AN-1140 – Microphone Array Beamforming
[Application Note] AN-1165 – Op Amps for MEMS Microphone Preamp Circuits
[Application Note] AN-1181 – Using a MEMS Microphone in a 2-Wire Microphone Circuit
[Application Note] Analog and Digital MEMS Microphone Design Considerations
[Application Note] Understanding Microphone Sensitivity
