SMD Scheibenvaristoren (CU)
Tech Notes
Find the optimal voltage protection devices based on maximum surge currents, maximum continuous voltages, and applications.
Die TDK Corporation präsentiert zwei neue Varistor-Serien in SMD-Ausführung. Die Bauelemente beider Familien sind für einen breiten Betriebsspannungsbereich von 175 VRMS bis 460 VRMS, entsprechend 225 VDC bis 615 VDC, verfügbar. Während die Typen der Serie B72210M*, die den bedrahteten S14-Scheibenvaristoren entsprechen, eine Stoßstrom-Belastbarkeit von 6000 A bieten, haben die der Serie B72214M*, die den bedrahteten S20-Scheibenvaristoren entsprechen, eine hohe Stoßstrom-Belastbarkeit von 10.000 A. Alle Bauelemente sind für eine hohe Betriebstemperatur von maximal +125 °C und eine extrem feuchte Wärmeumgebung (85% relative Luftfeuchtigkeit bei +85 °C) ausgelegt.
Varistors can be used as suppressors to protect devices and circuits from transient abnormal voltages including an ESD (electrostatic discharge) and a lightning surge. For protection from a relatively large surge current (100A to 25kA), leaded disk varistors and SMD disk varistors are suitable. For protection from a larger surge current (approximately 25kA or more), block varistors, and strap varistors are suitable.
Other Contents
Technical Support Tools
Weiterführende Informationen
TDK Produktbeschreibung

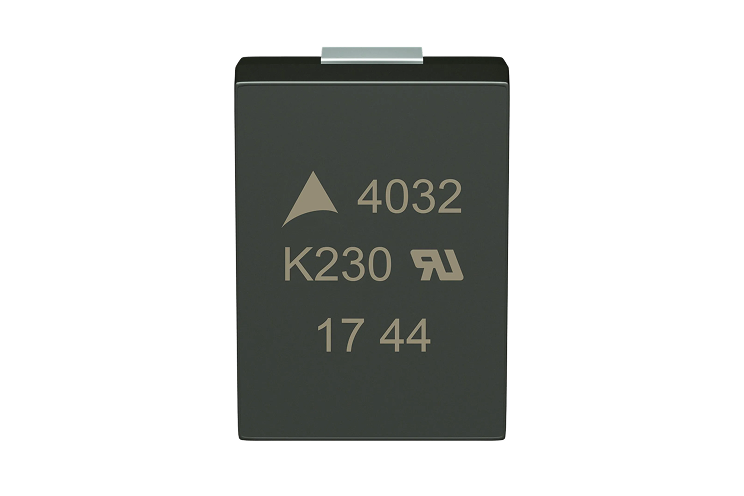

SMD-Scheibenvaristoren sind Varistoren in Scheibenform, die in ein Kunststoffgehäuse gekapselt sind. Sie sind für die SMD-Montage geeignet. Die Kapselung besteht aus flammhemmendem Material.
