TAS2240-YAAA

Produktstatus	Production
Anwendungen	Automotive Grade
Erfassungsfunktion	Angle
Produkttyp	Analog Output
Sensorelement-Technologie	TMR
Serie	TAS2240
Produktmarke	TDK
Umweltverträglichkeit Klicken Sie hier, um mehr über diese Symbole zu erfahren

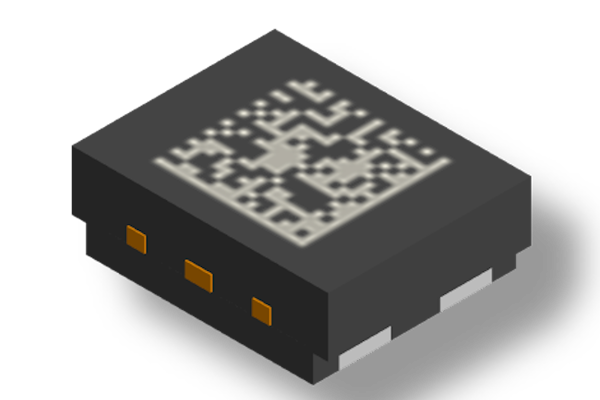

TMR Winkelsensoren:DFN4‑Gehäuse

Bilder dienen lediglich als Referenz und zeigen Beispielprodukte.

Grösse

Baugrösse	DFN-4
Bauform	Surface Mount
Baugrösse	Please refer to the data sheet

Elektrische Kennwerte

Winkelgenauigkeit (gesamter Temperaturbereich) / Grad	+/- 1.0
Winkelgenauigkeit (typisch)(bei 25°C) / Grad	+/- 0.3
Versorgungsspannung	3.0V to 5.5V
Analoge Ausgangsspannung	0.9 to 1.65Vp-p (Supply voltage ratiometric)
Ausgangstyp	Analog Sin/Cos Single-End
Sensor-Konfiguration	Half bridge
Externes Magnetfeld	20 to 80mT
Winkelbereich	360°

Weiteres

Betriebstemperaturbereich	-40 to 150°C
AEC-Q100	YES
Redundanz	NO
Redundanz (Anzahl der Systeme)	Single
Funktionale Sicherheit	QM
Diagnostik-Funktionen
Spezialfunktion
Verpackung	Taping [180mm Reel, Tape width 8mm]
Gewicht
