EDCM3000-130

New Product

Produktstatus	Production
Vertriebsregion	Worldwide
Serie	EDC
Modell	EDCM3000
Option
Option Lineup
Empfohlener EMV Filter
Zubehör	Please refer to here.
Produktmarke	TDK-Lambda
Umweltverträglichkeit Klicken Sie hier, um mehr über diese Symbole zu erfahren

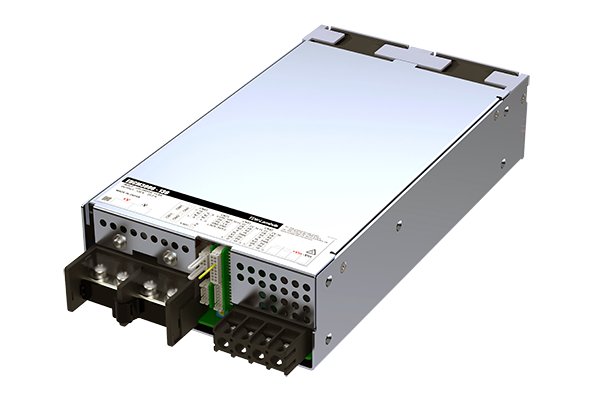

Bilder dienen lediglich als Referenz und zeigen Beispielprodukte.

3D Model

Elektrische Kennwerte

Nominale Eingangsspannung[DC]	320Vdc
Eingangsspannungsbereich [DC]	160 to 420Vdc
Effizienz	93% Typ.
Nennausgangsspannung [DC]	130Vdc
Ausgangsspannungsbereich [DC]	104 to 156Vdc
Ausgangsstrombereich	0 to 23.2A
Maximale Welligkeit	1.083V
Maximale Ausgangsleistung	3016W
Spannungsfestigkeit 1	Input - Output: 3000AC: 1min.
Spannungsfestigkeit 2	Input - FG: 2000AC: 1min.
Spannungsfestigkeit 3	Output - CNT(RC): 2000DC: 1min.

Gehäuseform & Grösse

Baugrösse / Montage	Enclosed / Unit type
Breite (W)	150mm Nom.
Höhe (H)	61mm Nom.
Tiefe (T)	270mm Nom.
Gewicht	2300g Typ.
Industrie-Standardgrösse
Anschlussart	Block terminal

Weiteres

Betriebstemperaturbereich	-20 to 70°C
Isoliert / Nicht-isoliert	Insulation
Merkmale	CVCC Analog / Digital Communication
Sicherheitsstandard (Zertifiziert)
Sicherheitsstandard (Konformität)
Anmerkungen	This page only shows representative characteristics. Please refer to the technical data for detailed specifications and conditions.
