TAS2142-GAAA

New Product

Produktstatus	Production
Anwendungen	Automotive Grade
Erfassungsfunktion	Angle
Produkttyp	Analog Output
Sensorelement-Technologie	TMR
Serie	TAS2142
Produktmarke	TDK
Umweltverträglichkeit Klicken Sie hier, um mehr über diese Symbole zu erfahren

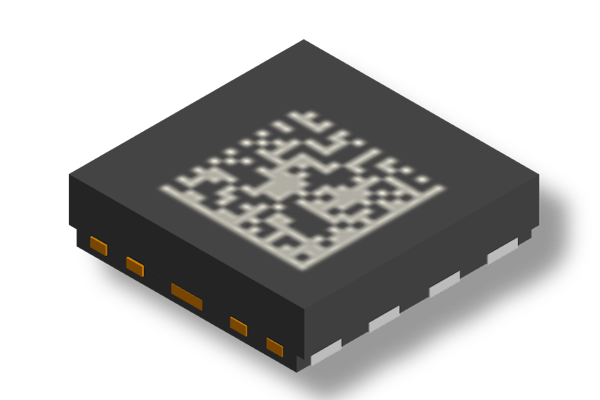

TMR Winkelsensoren:DFN8‑Gehäuse

Bilder dienen lediglich als Referenz und zeigen Beispielprodukte.

Grösse

Baugrösse	DFN-8
Bauform	Surface Mount
Baugrösse	Please refer to the data sheet

Elektrische Kennwerte

Winkelgenauigkeit (gesamter Temperaturbereich) / Grad	+/- 0.6
Winkelgenauigkeit (typisch)(bei 25°C) / Grad	+/- 0.15
Versorgungsspannung	3.0V to 5.5V
Analoge Ausgangsspannung	1.8 to 3.3Vp-p (Supply voltage ratiometric)
Ausgangstyp	Analog Sin/Cos Differential
Sensor-Konfiguration	Full bridge
Externes Magnetfeld	20 to 80mT
Winkelbereich	360°

Weiteres

Betriebstemperaturbereich	-40 to 150°C
AEC-Q100	YES
Redundanz	NO
Redundanz (Anzahl der Systeme)	Single
Funktionale Sicherheit
Diagnostik-Funktionen
Spezialfunktion
Verpackung	Taping [180mm Reel, Tape width 8mm]
Gewicht
