Die TDK Corporation stellt den xEVCap vor, einen standardisierten und modularen DC-Link-Kondensator für Antriebsumrichter in Pkws, Nutz- und Baufahrzeugen (Off-Highway) sowie Werkzeugmaschinen. Typischerweise kommen in solchen Anwendungen vollständig kundenspezifische Bauelemente zum Einsatz, was die Entwicklung zeitaufwendig und nur in großen Stückzahlen wirtschaftlich rentabel macht. Ändern sich zudem die Anforderungen im Laufe eines Projekts, kann sich der Zeitaufwand für die Kondensatorentwicklung weiter vergrößern und damit das Gesamtprojekt verzögern.

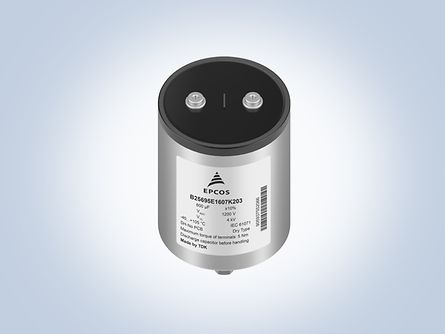

Die TDK Corporation präsentiert eine neue Serie von EPCOS Leistungskondensatoren für DC-Zwischenkreisanwendungen (DC-Link), die für eine Betriebstemperatur von bis zu +105 °C ausgelegt sind. Geeignet sind die Folien-Kondensatoren mit der Bestellnummer B25695E für DC-Bemessungsspannungen von 700 V bis 1300 V (ab +85 °C ist ein Spannungs-Derating nötig) und decken ein Kapazitätsspektrum von 95 µF bis 3400 µF ab. Der ESR reicht von 1,0 mΩ bis 2,7 mΩ, weswegen die Strombelastbarkeit abhängig vom Typ bei bis zu 110 A bei +70 °C liegt (bei höheren Temperaturen ist ein Strom-Derating nötig). Wiederholt verkraften die Bauelemente allerdings Stromspitzen von bis zu 15,8 kA. Bei der Bemessungsspannung und +75 °C liegt ihre Brauchbarkeitsdauer bei 120.000 h – bis zu 35% mehr als die Standardvarianten.

You can find the optimal product based on features, voltage range, capacitance range, and shape and dimensions.

You can find the optimal product based on features, voltage range, capacitance range, and shape and dimensions.

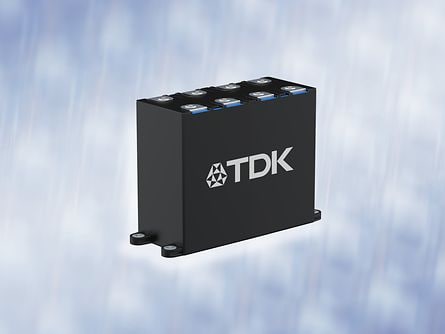

Die TDK Corporation präsentiert mit ModCap™ HF ein modulares Kondensator-Konzept für DC-Link-Anwendungen, das auch für hohe Schaltfrequenzen geeignet ist. Verfügbar sind die sechs neu ent­wickelten Leistungskondensatoren der Serie B25647A* für Nennspannungen von 900 V bis 1600 V und decken ein Kapazitätsspektrum von 640 µF bis 1850 µF ab. Abhängig vom Typ liegen die Nennströme zwischen 160 A und 210 A und die maximal zulässige Hotspot-Temperatur beträgt 90 °C.
