Übertrager für IGBT/FET
Tech Notes
Products & Technologies

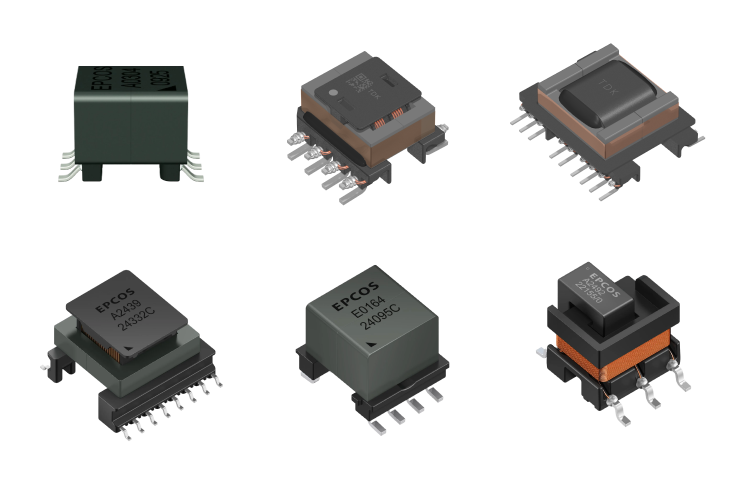

Die TDK Corporation präsentiert zwei neue Typen der EPCOS Serie InsuGate (B78541A). Diese kompakten SMT-Übertrager mit hoher Betriebsspannung eignen sich für Gate-Treiber-Anwendungen für IGBTs und MOSFETs in der Elektromobilität (Qualifikation nach AEC-Q200 sowie nach AQG-Vibrationsprofil) und in der Industrie-Elektronik. Die Bauelemente mit einem MnZn-Ferritkern sind für Arbeitsfrequenzen von 100 kHz bis 500 kHz und für Betriebstemperaturen von -40 °C bis +150 °C ausgelegt. Typabhängig liegen die Übersetzungsverhältnisse der Wicklungen bei 1:1,08 (B78541A2467A003) oder 1:1,07:0,6 (B78541A2492A003). Mit einer geringen Koppelkapazität von nur 4 pF eignen sich die SMT-Übertrager auch für den Einsatz mit SiC- oder GaN-Halbleitern.
Die TDK Corporation präsentiert mit der EPCOS Serie E13EMHV kompakte SMT-Übertrager mit hoher Spannungsfestigkeit für die verschiedensten DC-DC-Wandler-Topologien. Die Isolationsabstände entsprechen der Norm IEC 60664-1, 61558-2-16, wodurch eine hohe Arbeitsspannung von 1000 V DC erreicht wird. Transiente Überspannungen von bis zu 2500 Vpeak sind dabei zulässig.
As the electrification of the automotive progresses, the demand for motor generators is on the rise. There is also a trend towards integration of electric motors and inverters, and the requirements with regard to compact dimensions and resistance against heat and vibrations are becoming ever more severe, while high reliability is also an important factor. In some cases, wiring inductance can lead to high surge voltages which requires countermeasures such as suitable wiring design and snubber capacitors. At the same time, noise countermeasures are also essential.
TDK Produktbeschreibung
Isolationstransformatoren mit hohen Spannungsfestigkeiten werden in den IGBT-Gate-Drive-Stromversorgungen von Motorwechselrichtern für xEVs benötigt. Die Produkte dieser Serie kombinieren erfolgreich eine Verschiebung zu hoher Kopplung (geringe Leckage) mit einer Verschiebung zur vollautomatischen Wicklung durch Verwendung einer neuen Struktur, die somit automatisches Wickeln ermöglicht. In der Folge können die Isolationstransformatoren einen stabilen Output gewährleisten. Die Trennung der Verbindungsdrahtanschlüsse für die Wicklungen von den Leiterplattenverbindungsanschlüssen verbessert die Vibrationsbeständigkeit und ermöglicht eine hochpräzise Anschlussflachheit. Da die Produktpalette nun Produkte mit einem Ausgang bis hin zu Produkten mit 4 Ausgängen für Anwendungen im Fahrzeugbereich umfasst, sind sie mit einer Vielzahl von Layouts für Wechselrichterplatinen kompatibel.
