DDSM120-0555-R0

New Product
Produktstatus
Production
Vertriebsregion
Worldwide (except Japan)
Serie
DDSM
Modell
DDSM120
Option
Option Lineup
Empfohlener EMV Filter
Zubehör
Produktmarke
TDK-Lambda
Umweltverträglichkeit Klicken Sie hier, um mehr über diese Symbole zu erfahren
RoHS

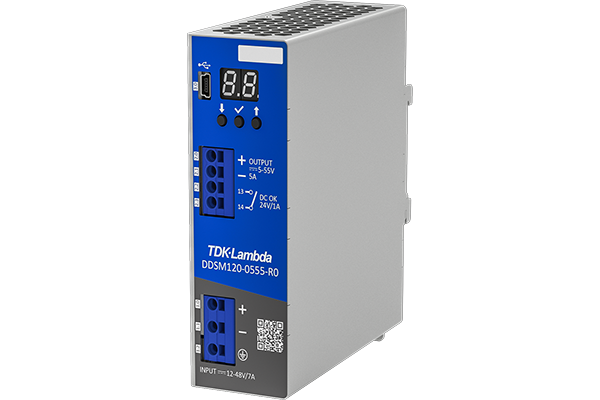

Bilder dienen lediglich als Referenz und zeigen Beispielprodukte.

Elektrische Kennwerte

Nominale Eingangsspannung[DC]
Eingangsspannungsbereich [DC]
12 to 48Vdc
Effizienz
91.7% Typ.
Nennausgangsspannung [DC]
Ausgangsspannungsbereich [DC]
5 to 55Vdc
Ausgangsstrombereich
1 to 5A
Maximale Welligkeit
Maximale Ausgangsleistung
120W
Spannungsfestigkeit 1
Spannungsfestigkeit 2
Spannungsfestigkeit 3

Gehäuseform & Grösse

Baugrösse / Montage
DIN rail
Breite (W)
40mm Nom.
Höhe (H)
115mm Nom.
Tiefe (T)
116.6mm Nom.
Gewicht
500g Typ.
Industrie-Standardgrösse
Anschlussart
Push-in terminal

Weiteres

Betriebstemperaturbereich
-25 to 70°C
Isoliert / Nicht-isoliert
Insulation
Merkmale
Convection Cooled
LED indication
Sicherheitsstandard (Zertifiziert)
CSA-C22.2 No.60101-1
IEC61010-1
CSA C22.2 No.61010-1
EN61010-1
UL61010-1
IEC62368-1
CSA62368-1
CSA C22.2 No.62368-1-14
EN62368-1
UL62368-1
Sicherheitsstandard (Konformität)
CE / UKCA Mark
Anmerkungen
This page only shows representative characteristics. Please refer to the technical data for detailed specifications and conditions.
