Hybrid-Polymer-Kondensatoren
Product Spotlights
Tech Notes
Selection Guides
Find the optimal products for you based on the product type, performance, temperature and useful life.
Find the optimal products for you based on the product type, voltage class, temperature and ripple current.
Products & Technologies
Die TDK Corporation hat mit der Serie B40910 Hybrid-Polymer-Kondensatoren vorgestellt, die bis zu 4,6 A (100 kHz, +125 °C) verkraften können. Der entscheidende Faktor dafür ist, dass diese oberflächenmontierbaren Bauelemente bei Raumtemperatur einen extrem niedrigen ESR-Wert von 17 mΩ bzw. 22 mΩ aufweisen. Außerdem variiert der ESR bei Raumtemperatur nicht so stark wie bei Standard-Kondensatoren mit flüssigem Elektrolyten. Die 10 x 10,2 mm oder 10 x 12,5 mm (D x H) kleinen Bauelemente haben eine Nennspannung von 63 V und decken ein Kapazitätsspektrum von 82 µF bis 120 µF ab.
Die TDK Corporation bietet mit den Serien B40640B* und B40740B* nun Hybrid-Polymer-Kondensatoren mit einer um bis zu 29 Prozent gesteigerten Ripplestrom-Belastbarkeit im Vergleich zu den Vorgängertypen. Sie beträgt nun bis zu 35 A (20 kHz, 125 °C). Die neuen Typen sind für eine Nennspannung von 63 V ausgelegt und decken ein Kapazitätsspektrum von 390 µF bis zu 720 µF ab. Dank der Hybrid-Polymer-Technologie weisen die Kondensatoren einen sehr geringen ESR-Wert auf. In der Bechergröße 16 mm x 30 mm (D x H) liegt dieser bei nur 3,9 mΩ bei 20 kHz und 20 °C auf. Selbst bei einer Betriebstemperatur von -40 °C beträgt er nur 5,4mΩ.
Die TDK Corporation hat ihr Produktspektrum an Hybrid-Polymer-Aluminium-Elektrolyt-Kondensatoren erweitert und bietet nun zwei Serien in axialem Design an. Für Nennspannungen von 25 V und 35 V eignet sich die Serie B40600* / B40700*. Diese deckt ein Kapazitätsspektrum von 780 µF bis 2200 µF ab. Mit der Serie B40640* / B40740* sind zudem Kondensatoren in der Spannungsklasse 63 V verfügbar mit Kapazitätswerten von 390 µF bis 720 µF.
High energy, reliable and volumetric efficient inverters are essential to reducing emissions of vehicles based on 48 V technology. DC-link capacitors can significantly contribute to this target by reducing parasitic losses and increasing thermal efficiency. High inverter powers can be theoretically achieved with multiple capacitor connections. However, a high number of parallel-connected parts also increase the complexity of the system stability. In the field of Aluminum Electrolytic Capacitors, the Hybrid Polymer technology offers higher ripple current densities by a factor of, e.g., 5x compared to standard Liquid Electrolyte technology. By applying the Hybrid Polymer technology to the large axial capacitor can sizes, with solid mechanical construction and special thermal dissipation feature, a compact DC-link solution with a reduced amount of capacitor and minimized thermal escalation risk through stable and efficient thermal design can be achieved.
Technical Support Tools
Weiterführende Informationen
TDK Produktbeschreibung

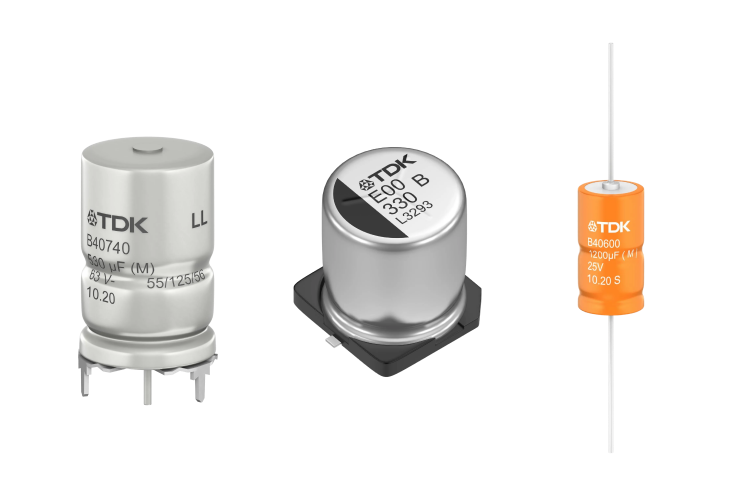

Bei diesem Kondensatortyp wird anstelle eines flüssigen Elektrolyten, der eine relativ geringe Leitfähigkeit aufweist, eine Kombination aus einem hochleitfähigen Polymer und einem flüssigen Elektrolyten verwendet. Das bedeutet eine deutliche Reduzierung des ESR (Equivalent Series Resistance), so dass - je nach Typ - Werte im einstelligen Milli-Ohm-Bereich erreicht werden. Dies wiederum bedeutet, dass diese Kondensatoren mit einem sehr hohen Ripplestrom belastet werden können. Dadurch kann in vielen Designs - insbesondere in der Automobilelektronik - auf eine Parallelschaltung von Kondensatoren verzichtet werden, was Platz spart und die Zuverlässigkeit erhöht. TDK bietet derzeit axiale, Lötstern- und SMD-Hybrid-Polymer-Aluminium-Elektrolyt-Kondensatoren an.
