Die TDK Corporation hat ihre Familie an gekoppelten SMD-Induktivitäten um die leistungsstarke Serie EPCOS ERUC23 (B82559S*) erweitert. Bei gekoppelten Speicherdrosseln teilen sich zwei Wicklungen einen gemeinsamen Kern. Sechs Typen der neuen Serie, die mit Flachdraht bewickelt ist, besitzt eine gekoppelte Induktivität von 1,4 µH bis 4,1 µH und ist für Sättigungsströme von 50 A bis 97 A ausgelegt. Die nach AEC-Q200 qualifizierten und RoHS-kompatiblen Komponenten, die sich automatisiert bestücken lassen, haben Abmessungen von nur 26,8 x 13,8 mm2, wobei die Höhe typabhängig zwischen 13,7 mm und 14,0 mm variiert. Sie sind für einen breiten Temperaturbereich von -40 °C bis +125 °C spezifiziert, und abhängig vom Typ beträgt der DC-Widerstand einer einzelnen Wicklung 0,82 mΩ bis 1,85 mΩ.
Die TDK Corporation hat ihr Portfolio an gekoppelten Induktivitäten um die neue EPCOS Serie B82472D6* erweitert. Die neun Typen der Serie decken ein Induktivitätsspektrum von 2 x 2,2 µH bis 2 x 47 µH ab und sind für maximale Nennströme von 1,1 A bis 4,3 A ausgelegt. Ein besonderes Merkmal der nach AEC-Q200 qualifizierten und RoHS-kompatiblen Drosseln sind die hohen Sättigungsströme von bis zu 7,95 A. Die magnetisch geschirmten Induktivitäten haben Abmessungen von nur 7,3 x 7,3 x 4,8 mm3 und sind für einen breiten Temperaturbereich von -55 °C bis +150 °C ausgelegt. Abhängig vom Typ bieten die Drosseln sehr hohe Kopplungsfaktoren der beiden Wicklungen von 97 bis 99 Prozent.
Die TDK Corporation hat ihr Portfolio an Doppel-Drosseln um die neue EPCOS Serie B82477D6* erweitert. Die sieben Typen der Serie decken ein Induktivitätsspektrum von 2 x 3,9 µH bis 2 x 47 µH ab und sind für maximale Nennströme von 2,83 A bis 7,05 A ausgelegt. Ein besonderes Merkmal der nach AEC-Q200 qualifizierten und RoHS-kompatiblen Drosseln sind die hohen Sättigungsströme von bis zu 16,1 A. Die magnetisch geschirmten Induktivitäten haben Abmessungen von nur 12,5 x 12,5 x 10,5 mm3 und sind für einen breiten Temperaturbereich von -55 °C bis +150 °C ausgelegt. Abhängig vom Typ bieten die Drosseln sehr hohe Kopplungsfaktoren der beiden Wicklungen von 97 bis 99 Prozent.
Other Contents
Technical Support Tools
Weiterführende Informationen
TDK Produktbeschreibung

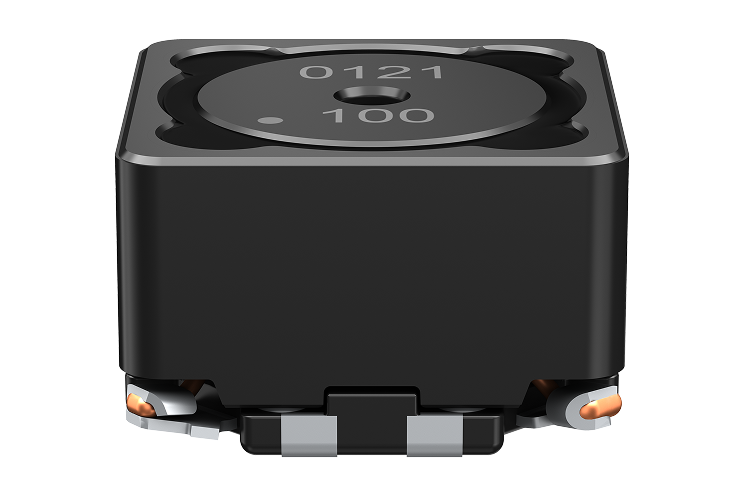

Die gekoppelten Induktivitäten von TDK sind Schlüsselbauelemente in Power-Management-Systemen für Automotive- und Industrial-Anwendungen. Ihr Einsatzgebiet ist vielseitig, da sie in verschiedenen DC/DC-Wandlertopologien, als 1:1-Transformatoren in Sperrwandlern und auch als Gleichtaktdrosseln in Stromversorgungsleitungen verwendet werden können.
Diese Komponenten eignen sich auch als 2-in-1-Lösung für mehrphasige Topologien. Die gekoppelten Induktivitäten tragen dazu bei, die Komplexität auf der Platine erheblich zu reduzieren und die Effizienz der Schaltung zu verbessern.
Gekoppelte Induktivitäten von TDK sind in vier Baugrößen von 7 x 7 mm2 bis 12 x 12 mm2 erhältlich und haben einen Induktivitätsbereich von 2 µH bis 100 µH. Das kompakte und robuste Design bietet eine Isolationsspannung bis zu 500 V und einen Temperaturbereich bis 150 °C. Die meisten Topologien erfordern eine sehr enge magnetische Kopplung zwischen den Spulenwicklungen. TDK bietet verschiedene Versionen an, die speziell für hohe Kopplungsfaktoren von bis zu 99,7 Prozent ausgelegt sind. Eine enge Kopplung ist jedoch nicht immer gewünscht. Für diesen Fall ist auch eine Version mit loser Kopplung verfügbar.
