D1SE480-24-A3

New Product

Produktstatus	Production
Vertriebsregion	Worldwide (except Japan)
Serie	D1SE
Modell	D1SE480
Feature	Peak power capability BIS-zertifiziert
Options	DIN rail mountable
Option Lineup	Please refer to here.
Empfohlener EMV Filter
Zubehör	Please refer to here.
Produktmarke	TDK-Lambda
Umweltverträglichkeit Klicken Sie hier, um mehr über diese Symbole zu erfahren

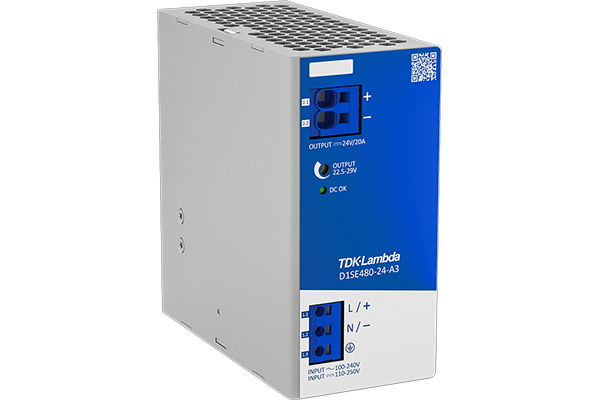

Schaltnetzteil,AC-DC-Netzgeräte:D1SE

Bilder dienen lediglich als Referenz und zeigen Beispielprodukte.

Elektrische Kennwerte

Eingang	Single-phase
Eingangsspannungsbereich[AC]	100 to 240Vac
Eingangsspannungsbereich[DC]	110 to 250Vdc
Effizienz	95.1% Typ.
Nennausgangsspannung [DC]	24Vdc
Ausgangsspannungsbereich[DC]	22.5 to 29Vdc
Maximaler Ausgangsstrom	20A
Maximum Average Current
Maximum Peak Current	23A
Maximale Ausgangsleistung	480W
Maximum Average Power
Maximum Peak Power	552W

Gehäuseform & Grösse

Baugrösse / Montage	DIN rail
Industrie-Standardgrösse
Breite(W)	60mm Nom.
Höhe(H)	125mm Nom.
Tiefe(T)	129mm Nom.
Gewicht	900g Typ.

Weiteres

Betriebstemperaturbereich	-25 to 70°C
Kühlung	Convection
Sicherheitsstandard (Zertifiziert)	IEC61010-1 CSA C22.2 No.61010-1 EN61010-1 UL61010-1 IEC62368-1 CSA C22.2 No.62368-1-14 EN62368-1 UL62368-1 CE Mark BIS IS 13252 (Part 1)
Sicherheitsstandard (Konformität)
Anmerkungen	This page only shows representative characteristics. Please refer to the technical data for detailed specifications and conditions.
