DC入力電源（DC-DCコンバータ）

EMA シリーズ

DC-DC Converter

EMA シリーズ

太陽光発電の効率を最大化 MPPTコンバータ

太陽光発電の効率を最大化できるMPPT制御可能な電源です。気象条件等、日射量の変化で変動するPVの最適動作点に追従しながら動作を行い、DCバスラインに最大電力を供給します。

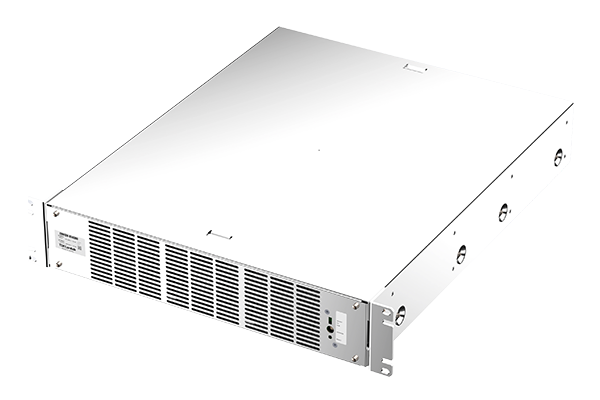

サイズは、W422.8 x H88.0 x D530.0 （mm）の19インチラックマウント型（高さ2U）。非絶縁タイプのため高効率（効率97.5％）を実現しており、電力ロスを最低限に抑えます。
ModbusRTU（RS-485）通信を採用する事により、動作状態や入出力電圧・電流の読取、設定・動作指示が可能です。

EMA カタログ

特徴

  • 高電圧・大容量電源
    入力：最大1000VDC
    出力：最大850VDC 、電力：最大12kW
    （また、並列接続により容量拡大が可能）
  • MPPT制御
    （Maximum Power Point Tracking/最大電力点追従制御）
  • 非絶縁による高効率化（効率97.5％）
  • ModbusRTU（RS-485）通信により、
    動作状態や入出力電圧・電流の読取、
    設定・動作指示が可能
  • 19インチラックマウント型（高さ2U）

利点

  • 高効率により電線ケーブルでの損失低減、
    システム全体での部材数削減などに貢献

  • [TAB]モデル
  • [TAB]テクニカルデータ
  • [TAB]リンク
  • [TAB]安全規格関連文書

モデル

カタログ品番リストモデル出力電力 (W)入力電圧 (VDC)出力電圧 (VDC)
EMA12K-85038012kW50 ~ 1000240 ~ 850

テクニカルデータ

[Technical 2]


class="pdc_tecdata_relation"

data-tecdata_id="1301010061"

data-tecdata_group1_id="1000000900455"

data-tecdata_group2_id="1000000900463"

data-tecdata_asset_id=""

リンク

Video
  • Coming Soon
Software

安全規格関連文書
