B43765B5478M658

新製品

製品ステータス	開発中
用途	産機
特徴	High Ripple CurrentHigh Ripple Current PAPRPAPR Insulated BaseInsulated Base Threaded StudThreaded Stud
シリーズ	B43765
製品寿命をシミュレートする	AlCap Useful Life Calculation Tool で計算
ブランド	EPCOS
環境対応このアイコンについて詳しく知る

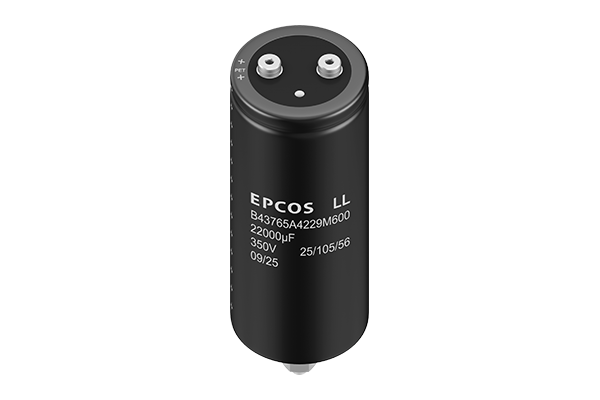

アルミ電解コンデンサ,ネジ端子形コンデンサ: B43765

製品画像は代表的な製品を表示しています。

寸法

直径 (D)	90mm +0.5,-1.0mm
長さ (L)	106.5mm ±1.0mm
その他詳細	データシートを参照してください

電気的特性

静電容量	4700μF ±20% (100Hz, 20°C)
定格電圧 VR [DC]	450V
サージ電圧 Vs [DC]	495V
定格リップル電流 IAC, R	23.6A (100Hz, Ta=105°C)
最大リップル電流 IAC, max.	35.0A (100Hz, Ta=85°C) 43.7A (100Hz, Ta=60°C)
ESRtyp.	22mΩ (100Hz, 20°C) 6.7mΩ (300Hz, 60°C)
Zmax.	36mΩ (10kHz, 20°C)
誘電正接 tan δ	0.2 (120Hz, 20°C)
漏れ電流	4300μA (450V, 20°C, 5min)
ESL (自己インダクタンス)	20nH
カテゴリ下限温度	-25°C
上限動作温度	105°C
定格寿命	>6000h
その他詳細	データシートを参照してください

その他

端子タイプ	Screw terminals - with threaded stud
端子構成	PAPR
デザイン	PET insulation, Insulated base
参照規格	Sectional specification IEC 60384-4
包装形態	Cardboard Box
梱包数	9pcs
最少受注数	18pcs
重量	660g
その他詳細	データシートを参照してください
