車載SerDes（LVDS）同軸ケーブル伝送に適したPoCフィルタ用インダクタとは？

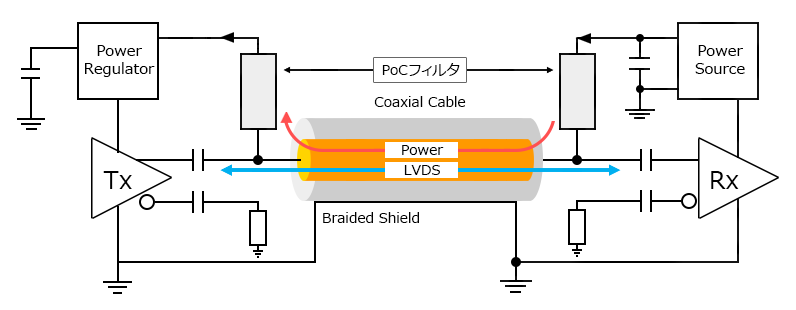

PoCとは、Power over Coax の略で、一本の同軸ケーブルに信号と電力を同時に伝送することで、配線本数を減らすことことができる伝送システムです。

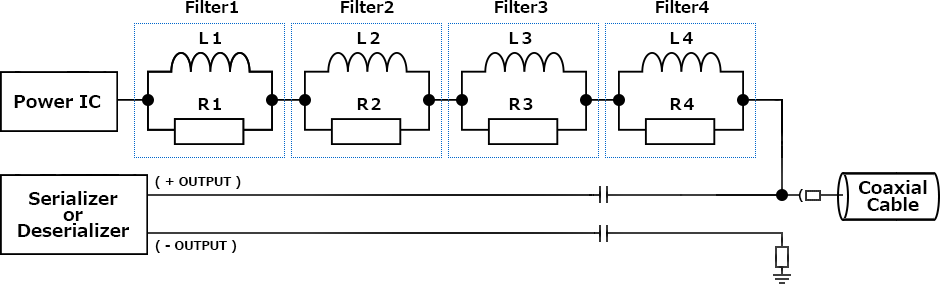

ケーブルを同時に伝送する広帯域の信号と電力を分離するために、信号ライン側には直流をカットするコンデンサを、電源ラインには広帯域の信号の流入を防ぐため複数のインダクタを組み合わせたフィルタを使用することが特徴となります。
現在、下記に示すように、ICメーカーや規格団体が主導する通信規格が多数あり、それぞれの信号伝送速度や供給電力に合わせて、適切なインダクタを選定する必要があります。

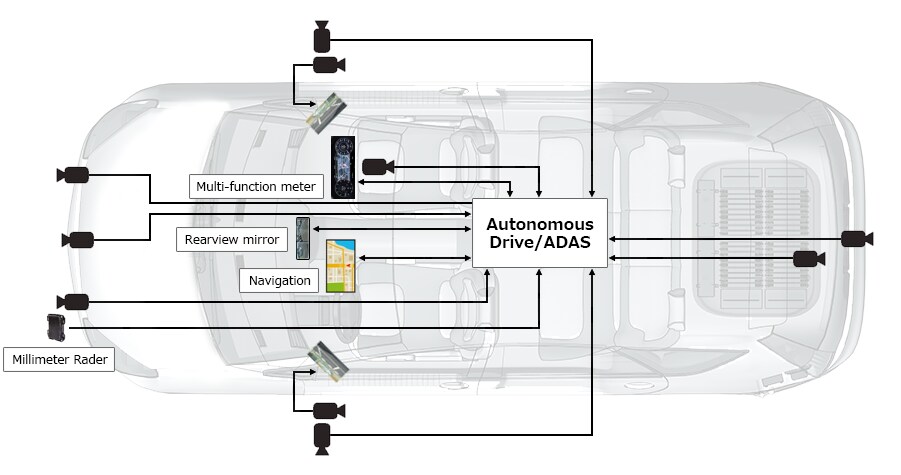

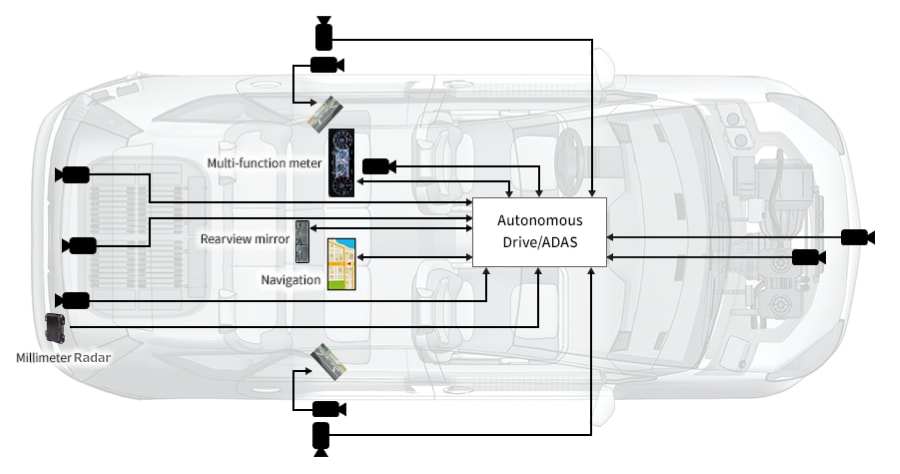

カメラ、レーダーなどのセンシング装置はセンシング精度向上に伴い情報大容量化・高機能化・多機能化し、機器の伝送速度の高速化及び大電力化が必要となっています。そのため、PoCへの要求は伝送速度が約1.5Gbpsから10Gbps以上へ高速化、電源供給は約1Wから約5W 程度への大電力化が要求されています。

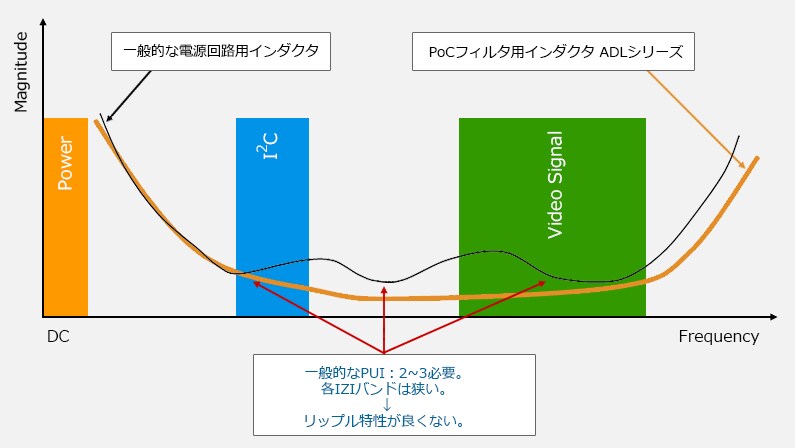

車載用カメラモジュールなどはスペースに制限がある場合が多く、製品小型化や実装面積の縮小が要求されます。一般的なインダクタではチップビーズと合わせて員数が2~4個程度必要になりますが、インダクタ員数を削減するにあたり、広帯域で高インピーダンス特性を維持できる製品が必要となります。同時に高温環境で特性を維持し、最大150℃で動作保証する必要があります。

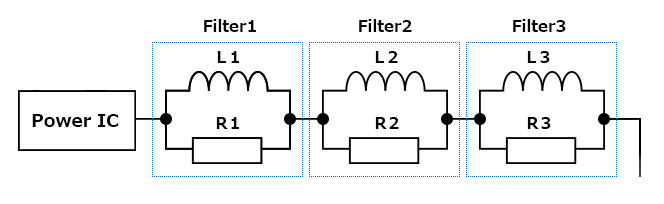

上述の一般的なPoCフィルタ構成例と同条件の場合、TDKのPoCフィルタ用インダクタではインダクタ1個で実現することができます。
それにより、Rdcで-30％の削減に加え実装面積で35%程度に減らすことが可能です。

TDKは下の図7に示すように、許容電流やフィルタ要求などのご使用条件に応じたPoCフィルタ用インダクタを豊富に取り揃えています。（下記図7:ソリューションマップ参照）
小型で高周波帯域をカバーするMLJ1608-Gシリーズはフィルタの省スペース化に貢献します。
ADLシリーズは広帯域に対応した製品で、フィルタのコイル員数を削減することができます。
さらに広帯域をカバーする１コイルソリューションとしてADL3225V、ADL32VHC、ADL8030VAシリーズがあります。
また、大電流用として、ADL4532VKシリーズ、ADL3225VFシリーズがあります。

TDKのPoC(Power over Coax)回路向けフィルタ用インダクタ

車載インタフェースの高速化・高度化に伴い、SerDes伝送の車載カメラシステムなどでは、1本のラインに信号と電源を重畳させるPoC(Power over Coax)化が進行しています。PoCでは広帯域の信号と電源を分離するために、インダクタを用いた広帯域で高インピーダンスを確保するフィルタが必要です。TDKでは多彩な製品ラインナップにより、使用される回路の電流容量や通信速度に合わせたフィルタ構成のご提案が可能です。

上記のPoCフィルタの組み合わせは、ICメーカーのリファレンスになっているTDK製品や、TDKが推奨するフィルタの組み合わせの一例です。その他の条件での最適なPoCフィルタの組み合わせを選択できるセレクションツールです。

リファレンス取得済みのフィルタに加え、TDK推奨のフィルタ一覧をサンプルとともにご提供いたします。
ご希望の方は下記サンプルブックの内容をご確認の上、コンタクトフォームよりご連絡ください。
　※サンプルブックは数量に限りがあるため、個人のお客様への送付は承っておりません。
　フォーム送信後に用途および使用条件を確認させていただきますので、あらかじめご了承ください。
